MANUAL DE OPERACIONES DEL TOMOGRAFO COMPUTARIZADO
1. POWER ON: ENCENDIDO
1.- Encienda el interruptor de ALIMENTACIÓN DEL NAVIBOX para que se suministra energía
y el sistema se pondra en marcha.
2.- se necesitan varios minutos para
que el sistema se inicie por completo hasta que finalmente se visualiza esta ventana de inicio.
2. WARM-UP:
CALENTAMIENTO:
con el fin de garantizar un funcionamiento tubo
de rayos X estable, realizar
tubo de rayos X de calentamiento
calentamiento por realizarse una vez antes de que el sistema se utiliza en ese día
si la exposición de rayos X no se ha realizado durante más de tres horas desde la última exposición, el
sistema muestra automáticamente un mensaje
de que el calentamiento se debe
realizar
ADQUISICIÓN DE DATOS DE CALIBRACIÓN DE
AIRE
cuando se ha especificado la adquisición de datos de calibración de aire, los datos de
calibración de aire se adquiere después
de que se ha completado el
calentamiento.
Se
muestra la siguiente ventana ”datos de calibración se recogerán durante el calentamiento.
Eliminar la tabla de la trayectoria de rayos x.”
Eliminar la tabla de la trayectoria de rayos x.”
datos de calibración se recogerán durante el calentamiento.
eliminar la tabla de la trayectoria de rayos x.
eliminar la tabla de la trayectoria de rayos x.
si el superior de la mesa se encuentra dentro del rango de exploración de GANTRY, pulse el sofá fuera botón en el panel de control para moverlo fuera del GANTRY
Sacar la plataforma de la camilla del
GANTRY pulsando el botón sacar
posicion correcta del gantry con la camilla de paciente para una calibracion
Finalmente en esta posición podremos
darle click en el botón OK del mensaje de calibración.
Se mostrará la siguiente ventana.
confirme que no hay nadie en la sala
de exploración y, a continuación, pulse la tecla de inicio de escaneado
se
tarda unos 7 minutos para completar el calentamiento para poner fin a calentar
en una emergencia, presione (abortar)ABORT
cuando
la lámpara naranja está encendido, pulse Inicio(START)
NOTA:
el calentamiento es necesario para proteger la vida del tubo de rayos-x.
si
el calentamiento no se realiza, la vida útil del tubo se puede reducir
si
usted quiere dejar de rayos x de advertencia, pulse abortar
presione la tecla de inicio de escaneado
tubo de rayos x se caliente y el
inicio de adquisición de datos de calibración de aire
debe
de emitir pitidos unos segundos el led anaranjado y terminar
3. INGRESAR INFORMACIÓN DEL PACIENTE
la edad del paciente se calcula automáticamente
y se muestra
para los campos siguientes,
introduzca la información requerida.
4. ENTORNO DEL PACIENTE
A-->PARA PRENDER LOS LASER INFRARROJAS, PARA CENTRAR EL OBJETIVO, CABEAZA, TORAX, TEC..
B-->LED INDICADOR QUE EL BOTON MANUAL ESTA ACTIVO, ES DECIR QUE LA CAMILLA MANUALMENTE PODEMOS MOVERLO A CUALQUIIER LADO - USO MANUAL DE LA CAMILLA.
C--> RECETEA A CERO EL DISPLAY DE LA PRIMERA FILA Y TERCEERO, UTILIZADO PARA LA CALIBRACION.
A--> ROTAR EL TUBO A SU POSICION, ORIGINAL E IDEAL PARA EL DISPARO
B-->VOLTEAR HACIA ATRAZ EL GANTRY
C-->VOLTEAR HACIA ADELANTE EL GANTRY

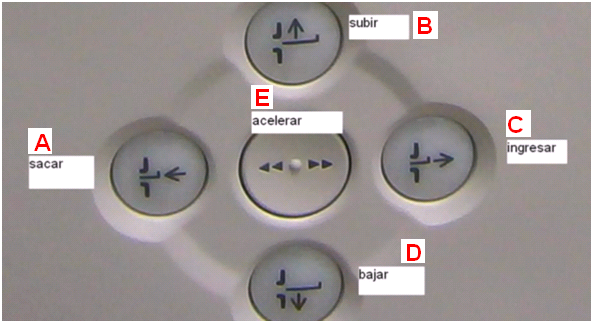

MANIOBRAS PARA LA CAMILLA.
A-->SACAR CAMILLA HACIA AFUERA
B-->SUBIR CAMILLA ARRIBA
C-->INGRESAR CAMILLA HACIA ADENTRO
D-->BAJA CAMILLA HACCIA ABAJO
E-->ACELERAR JUNTO CON CUALQUIER TECLA DIRECCIONAL
A-->PARQUEO DESDE ATRAS PARA GANTRY Y MESA
B-->PARQUEO DESDE ADELANTE PARA GANTRY Y MESA
