Mantenimiento tomografo computarizado

MANTENIMIENTOS PREVENTIVOS DE TOMOGRAFO COMPUTARIZADO 16 CORTES

VISTA TOTAL DEL GANTRY INTERIORMENTE



TABLERO DE DISTRIBUCION: DONDE LLEGA LA CORRIENTE DEL TABLERO PRINCIPAL, LUEGO PASA A TRANSFORMADOR DE AISLAMIENTO TRIFASICO LUEGO AL ESTABILIZADOR, PARA LUEGO LLEGAR A LA LLEVE TERMOMAGNETICO

(IZQ): INTERRUPTOR AUTM. GANTRY; (DERECH): INTERRUPTOR AUTOMATICO RAYOS X; SI SE ENCIENDE RECIEN EL TABLERO DE DISTRIBUCION SE DEBE DE ESPERAR PARA CUALQUIER MANIOBRA 02 HORAS.

PARTES DEL GANTRY: EL TUBO Y EL ENFRIADOR ESTAN JUNTOS SI SE MALOGRA EL TUBO SE DEBE DE CAMBIAR EL ENFRIADOR, SI O SI POR QUE BIENEN JUNTOS EN ESTE MODELO



DE LAS 02 LLAVES TRIFASICAS DE LA PARTE POSTERIOR DEL GANTRY BIENEN A ESTA PARTE AQUÍ ESTA EL RCT Y DE AQUÍ INGRESA AL INVERSOR LA QUE CONBIERTE DE AC A DC ES DECIR BIENE 220 V Y SERA TRANS-

 TANQUE DC

FORMADO A 280 DC; LUEGO ESTE VOLTAJE SALE AL TANQUE QUE ESTA SOLO RECEPCIONA CORRIENTE CONTINUA DC; PARA LUEGO MULTIPLICARLO A LO QUE REQUIERA EL TUBO, UNA VES LLEGADA QUÍ ALIMENTA AL TUBO CON POSITIVO ANODO Y NEGATIVO ANODO ( LOS ELECTRONES CHOCA CON EL ANODO Y SALE LOS RAYOS X CUANDO ESTA EN ESTA POSICION ES DECIR EL TUBO MIRANDO HACIA ARRIBA.

 CONVERSION DE RAYOS X EN SEÑALES

 REGULACION DEL CORTE

ESTAS SEÑALES ELECTRICAS PASAN A LA PARTE SUPERIOR PARA SE CONVERTIDOS EN (1) Y( 0)

LOS SENSORES LED: PERMITEN LLEVAR LAS DATAS

EL ANODO ROTATORIO: TODO EL CONTROL LO TIENE AQUÍ, ESTE TAMBIEN HACE EL DESCONGELAMIENTO

DEL TUBO; RECORDEMOS QUE ESTOS TUBOS TIENEN METAL LIQUIDO TAMBIEN LA CONTROLA

TARJETA DE CONTROL ES LA QUE ESTA A LA IZQUIERDA DE COLOR BLANCO *COMO SE ABRIO LA TAPA EL EQUIPO SE HA BLOQUEADO *BOTON QUE ME SIRVE PARA SINCRONIZAR GANTRY CON LA CONSOLA

SI QUIERO HACER SERVICIO CON LA TAPA ABIERTA PRENDO ESTE SWICH (sw1)

 ENERGIA QUE PERMITE GIRAR - ESCOBILLA DE CARBONES

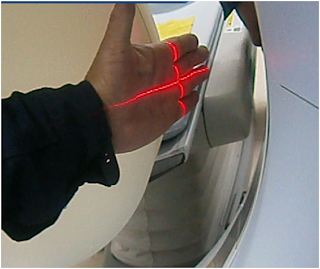

CALIBRAR EL TUBO DEL GANTRY

1.- PARA CALIBRAR EL TUBO DEL GANTRY: DIGAMOS EL TUBO SE QUEDO EN OTRA POSICION ENTONCES SE DEBE DE CALIBRAR A SU POSICION CORRECTO DE INICIO CON EL BOTON “ROTAR EL TUBO A SU POSICION ORIGINAL”

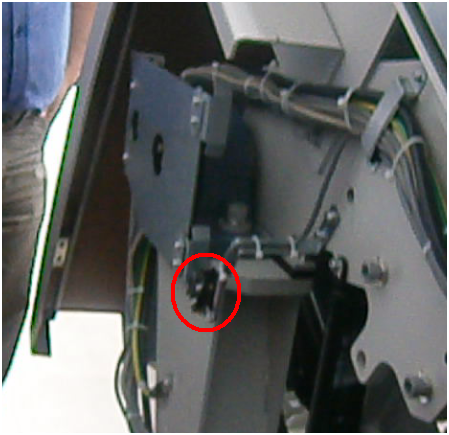

SI HAY CAMBIO DE FASE : ES DECIR SI ESTA ABANZANDO EN HORARIOS DE RELOG Y HACE LO CONTRARIO ENTONCES PODEMOS ACTIVAR ESTE SWICH PRESIONANDO: QUE SE ENCUENTRA A LA PARTE DERECHA DEL GANTRY.

CALIBRANDO EL FANTOMA DE PRUEBA GANTRY

PASOS PARA CALIBRAR EL TUBO DE RAYOS X

ANTES DE TODO LA CALIBRACION SE REALIZA:

1.       RETIRAR LA CAMILLA DEL GRANTY DEL TOMOGRAFO

2.       ESPERAR QUE EL TUBO ESTE CALIENTE A MAS 30%

OBJETIVO: MEJORAR LA CALIDAD DE LA IMAGEN

EL EN MENU ENTRAMOS A LA OPCION UTILITY ---> MANTENIMIENTO ---> CALL BRUTION

VEMOS 02 OPCIONES:

1.       CALIBRACION EIRE

2.       CALIBRACION ANIVEL RUIDO

01: CALIBRACION AIRE: LAS OPCIONES DATE, NORMAL DEJAMOS COMO ESTA, LA OPCION TUBE VOLT: CAMBIAMOS 80, 135,...ETC. LA OPCION MODALIDAD PUEDE SER: S&S, s&VIU..ETE.

LOS PRINCIPALES QUE TENEMOS QUE VERIFICAR SON: VOLTAJE, CORRIENTE, NIVEL DE GIRO, APERTURA

CALIBRACION DE AIRE

1.-DEBE CALENTAR EL TUBO AL 80%; PERO SI ESTE PROCESO YA SE REALIZO SE PUEDE REALIZAR LA CALIBRACION POR MAS QUE EN EL AVANCE MUESTRE 57% DE CALENTAMIENTO DEL TUBO.

2.-SELECCIONAMOS UTIÑITY --> MAITENANCE UTILITY --> CALIBRATION --> PRIMERAMENTE NOS FIJAMOS QUE EL CALENTAMIENTO DEL TUBO YA ESTA A 80% NOS MUESTRA.

NOS APARECE UNA VENTANA CON COLUMNAS Y FILAS -->EN LAESQUINA IZQ. LE DAMOS CLICK Y SE ELEECCIONA TODO EL RECUADRO.

4.-EN LA OPCION SCAN MODE: CLICK EN SAS -->APARECE UNA VENTANA EMERGENTE Y LE DAMOS QUIT

5.-EN LA OPCION SCAN MODE: CLICK EN HOLICAL --> APARECE UNA VENTANA  EMERGENTE Y LE DAMOS OK

NOTA: APARECE LA ÚLTIMA CALIBRACION EN EL DETALLE DEL 11.12.2011; DE LOS CORTES

6.-ESTA DISPARANDO Y ESTA VACIO

ACRILICOS, FANTOMAS

SIMULAN EL AREA DE LAS PARTES, TIENEN LIQUIDO ADENTRO SIMULAN PARTES DEL CUERPO HUMANO Y SIRVEN PARA LAS RESPECTIVAS PRUEBAS.

CONTROL DEL GANTRY

INICIALMENTE EL DISPLAY DE 02 DIGITOS MUESTRA “88” CON UNA PALANQUITA A LA IZQ HACIA ARRIBA.

1.-SE BAJA LA PALANQUITA  PARA PONER EL GANTRY EN MODO DE SERVICIO, ES ASI QUE PODEMOS GIRAR, ROTAR..

2.-UNA VEZ QUE TERMINO CON MIS OPERACIONES EN EL GANTRY SUBO LA PALANQUITA Y PRESIONO UN BOTON DE CVOLO BLANCO QUE ESTA A LA DIRECCION DE LA PALANQUITA.

3.-EL GANTRY HACE LA SINCRONIZACION CON EL CPU DE LA COMPUTADORA – RESET.

ACTIVIDADES DE MANTENIMIENTO PREVENTIVO

Nro	ACTIVIDADES
01	REALIZAR TEST DE SCANNING
02	CONFIRMAR QUE TUBO ESTA FRIO
03	RETIRAR CUBIERTAS DE GANTRY
04	REALIZAR ROTACION DE GANTRY
05	APAGAR EL SISTEMA
06	CHEQUEAR TEMPERATURA DE DAS
07	CHEQUEO OPERACIONAL DE VENTILADOR DE ENFRIAMIENTO DE DAS
08	CHEQUEO OPERACIONAL DE VENTILADORES EN TECHO GANTRY
09	CHEQUEO OPERACIONAL DE VENTILADORES DE ENFRIADOR DE TUBOS DE RAYOS X
10	CHEQUEO OPERACIONAL DE VENTILADORES DE ENFRIADOR DE CHASIS DE HFG
11	CHEQUEO DE PERNOS DE ANCLAJE
12	CHEQUEO DE SECCIONES DE SOPORTE DE LADO DERECHO DE GANTRY
13	CHEQUEO DE RUTA DE CABLE DE TILT EN LADO DERECHO DEL GANTRY
16	CHEQUEO DE RUTA DE CABLE DE TILT EN LADO IZQUIERDO DEL GANTRY
17	CHEQUEO DE SOPORTE ESTACIONARIO SE ENCUENTRA FIRMEMENTE ASEGURADO
18	CHEQUEO DE SOPORTE ROTATORIO SE ENCUENTRA FIRMEMENNTE ASEGURADO
19	CHEQUEO DE ABRASION EN FAJA DE ROTACION
20	CHEQUEO OPERACIONAL DE BOTON DE EMERGENCIA EN CONSOLA
21	CHEQUEO OPERACIONAL DE TIMER
22	RETIRAR CUBIERTAS DE CONSOLA
23	RETIRAR CABLE DE PODER DE CONSOLA
24	LIMPIAR LOS GABINETES DE UNIDADES CPU Y REC
25	APAGAR EL BREAKER DEL GANTRY
26	RETIRAR CUBIERTAS DE DOMO
27	RETIRAR EL SOPORTE DE ESCOBILLAS
28	LIMPIAR EL MATERIAL DESGASTADO DE ESCOBILLAS
29	CHEQUEO DE MATERIAL DESGASTADO DE ESCOBILLAS
30	LIMPIEZA DE ESCOBILLAS, ANILLOS Y SOPORTE DE ANILLOS
31	LIMPIEZA DE MATERIAL ABRASIVO EN ANILLO Y SOPORTE DE ESCOBILLAS
32	COLOCARO CUBIERTAS DE DOMO
33	LIMPIEZA DE FILTRO TOP DE GANTRY
34	LIMPIEZA DE SECCION BAJO EL GANTRY
35	LIMPIEZA DE VENTANA DE DETECTOR
36	LIMPIEZA DE VENTILADOR DE HFG
37	CHEQUEO DE PERDIDA DE ACIETE EN SISTEMA DE RAYOS X
38	CHEQUEO DE RECEPTACULOS DE TUBO DE RAYOS X
39	LIMPIEZA DE VENTILADOR DE ENFRIADOR DE TUBO DE RAYOS X
40	ENCENDIDO DESDE LA CONSOLA
41	CHEQUEO OPERACIONAL DE BOMBA DE ENFRIAMIENTO DE TUBO DE RAYOS X
42	CHEQUEO OPERACIONAL DE VENTILADORES INTERNOS INTERNOS DE CONSOLA
43	CHEQUEO OPERACIONAL DE BOTON DE EMERGENCIA DE GANTRY LADO DERECHO
44	RECOVERY DE FUENTE DE PODER
45	CHEQUEO OPERACIONAL DE BOTON DE EMERGENCIA DE GANTRY LADO IZQUIRDO
46	CHEQUEO DE VOLTAJE DE LINEA EN POWER CONT
47	CHEQUEO DE FUENTE DC
48	APAGADO DE SISTEMA
49	REMPLAZO DE BATERIA (EN CASO SE REQUIERA)
50	CONECTANDO LOS CABLES DE PODER A PC
51	MONTAJE DE CUBIERTAS A CONSOLA
52	ENCENDIDO DE SISTEMA
53	PREPARACION PARA INSPECCION
54	CHEQUEO OPERACIONAL DE TIMERS DE SEGURIDAD
55	CHEQUEO OPERACIONAL DE CIRCUITO DE DETECCION SLIDE OUT
56	CHEQUEO DE VELOCIDAD DE GANTRY
57	CHEQUEO OPERACIONAL DE INTERCOM
58	CHEQUEO DE VOLTAJE Y CORRIENTE DE TUBO DE RAYOS X
59	AJUSTE IF
60	REALIZAR CALENTAMIENTO
61	AGING DE GETTER
62	CHEQUEO DE PANELES DE CONTROL DE GANTRY  ( CORTOCIRCUITO )
63	CHEQUEO DE LIMITE DE SWITCH DE TILT
64	CHEQUEO DE TILT 0 GRADOS
65	CHEQUEO DE SONIDOS ANORMALES O PERDIDA DE ACEITE EN CILINDRO DE MOVIMIENTO DE TILT
66	CHEQUEO OPERACIONAL DE SLIT Y WEDGE
67	CHEQUEO DE FUENTES AC EN EL INTERIOR DEL GANTRY
68	CHEQUEO DE FUENTES DC  EN INTERIOR DEL GANTRY
69	CHEQUEO DE CIRCUITO BREAKER
70	LEVANTAR LA CUBIERTA FLEXIBLE
71	LIMPIEZA DE RIELES DE MOVIMIENTO HORIZONTAL
72	AJUSTE DE TENSION DE FAJA MOVIMIENTO HORIZONTAL
73	CHEQUEO INTERFERENCIA CON O DAÑO A LOS CABLES EN EL INTERIOR DE LA MESA
74	CHEQUEO DE PERDIDA DE ACEITE DE CIRCUITO HIDRAULICO
75	LUBRICACION DE CILINDRO HIDRAULICO
76	CHEQUEO DE SECCIONES IMPORTANTES DE AJUSTES
77	CHEQUEO DE SECCIONES DE AJUSTE DE PERNO DE ANCLAJE
78	CHEQUEO DE POTENCIA DC
79	ASEGURAR LA CUBIERTA FLEXIBLE
80	CHEQUEO OPERACIONAL DE POSICION DE PROYECTOR
81	REMONTAJE DE CUBIERTAS DE CONSOLA Y GANTRY
82	LIMPIEZA DE VENTANA DE PROYECTORES INTERNOS DEL DOMO
83	CHEQUEO DE INTERFERENCIA EN GANTRY
84	CHEQUEO DE ALTURA, TILT Y MECANISMOS DE INTERLOCK
85	CHEQUEO DE OPERACION DE SWITCH DE CINTAS, SWITCH DE MANTA
86	CHEQUEO DE APARIENCIA DEL SISTEMA COMPLETO Y LIMPIEZA GENERAL, TRABAJO FINAL
87	LIMPIEZA EXTERNA DE LA UNIDAD E NTERNA DEL CPU Y PERIFERICOS, VERIFICACION DE CABLES DE CONEXION Y CONECTORES
88	VERIFICACION DE LOS VOLTAJES AC Y DC, COMPROBAR LA ACTIVIDAD DICOM
89	LIMPIEZA INTERIOR Y EXTERIOR, SISTEMA DE DIAGNOSTICOS, CHEQUEO DE FUNCIONES, INSPECCION ELECTRICA
90	LIMPIEZA INTERIOR Y EXTERIOR, INSPECCION ELECTRICA
91	LIMPIEZA DE LA SUPERFICIE, INTERIOR  DE LA UNIDAD, INSPECCION INTEGRAL DEL EQUIPO, COMPROBAR EL FUNCIONAMIENTO DE INTERLOCK Y PERFOMANCE
92	DIAGNOSTICOS AL SISTEMA, VERIFICACION DEL FUNCIONAMIENTO, INSPECCION ELECTRICA, MECANICA
93	VERTER AL POZO 20 LITROS DE AGUA, LIMPIAR Y FIJAR VARILLA Y BORNERA, REALIZAR MEDICIONES PARA VERIFICAR VALORES
94	LIMPIEZA INTERIOR Y EXTERIOR, SISTEMA DE DIAGNOSTICOS, CHEQUEO DE FUNCIONES, INSPECCION ELECTRICA
95	LIMPIEZA INTERIOR Y EXTERIOR, SERPENTIN CONDENSADOR, FILTROS DE AIRE
96	CHEQUEO DE FUNCIONES SISTEMA DE PROTECCION, INSPECCION ELECTRICA: MOTORES, PROTECTORES, ACCESORIOS
97	CHEQUEO DE PRESION DE REFRIGERANTE, AJUSTE DE FAJAS Y POLEAS
98	CAMBIO DE FILTRO HEPA
99	CAMBIO DE FILTRO SANITARIO (EVAPORIZADOR)
100	CAMBIO DE FILTRO DE AIRE DE 06 BOLSAS
